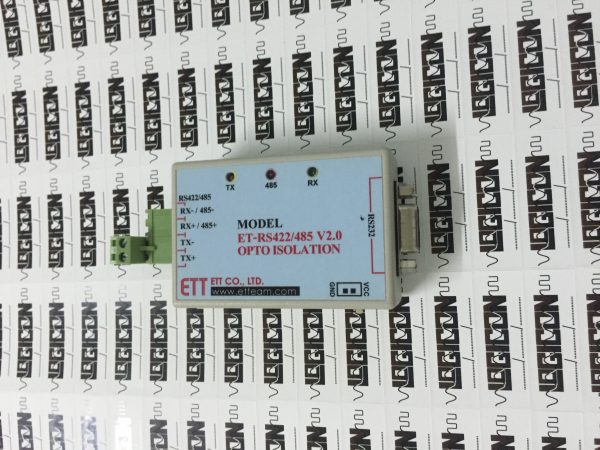

ETT ET-RS422 / 485 V2.0
| ET-RS422/485 V2.0 เป็นชุดเปลี่ยนสัญญาณการับส่งข้อมูลจากแบบ RS232C ให้เปลี่ยนเป็นแบบ RS422 หรือ RS485 และกลับกันจาก RS422 หรือRS485 เป็น RS232 โดยในการต่อแบบ RS485 หรือ RS422 จะต่อได้ไกลกว่า RS232C มาก โดยต่อได้ไกลถึง 4,000 ฟุต หรือ 1.2 กิโลเมตร และยังสามารถต่อร่วมกันได้หลายๆ ตัวในการใช้งานอีกด้วย (MULTIPOINT)
|
| คุณสมบัติโดยทั่วไป | |||
| การแปลงสัญญาณ | : | RS232C เป็น RS422 (FULL DUPLEX) และ RS485 (HALF DUPLEX) | |
| BAUD RATE | : | 300BPS ถึง 115.2KBPS | |
| ขั้วต่อใช้งาน | : | RS232C แบบ DB 9 PIN ตัวเมีย RS422/485 แบบ PLUG TYPE TERMINAL BLOCK |
|
| SW MODE | : | สามารถเลือกตั้ง MODE ใช้งานได้ 4 MODE 1. เป็นแบบ RS422 2. เป็นแบบ RS485 โดยใช้สัญญาณควบคุมการ รับ-ส่ง RTS OFF 3. เป็นแบบ RS485 โดยใช้สัญญาณควบคุมการ รับ-ส่ง RTS ON 4. เป็นแบบ RS485 แบบ AUTO รับ-ส่ง |
|
| LED สถานะ | : | TX, 485, RX LED | |
| ระยะต่อใช้งาน | : | สามารถต่อสาย RS422/485 ได้ 4000 ฟุต หรือ 1.2 กิโลเมตร | |
| POWER SUPPLY | : | DC ADAPTER 10VDC 850mA | |
| ขนาดตัวกล่อง | : | 7.5 X 2.5 X 5 CM | |

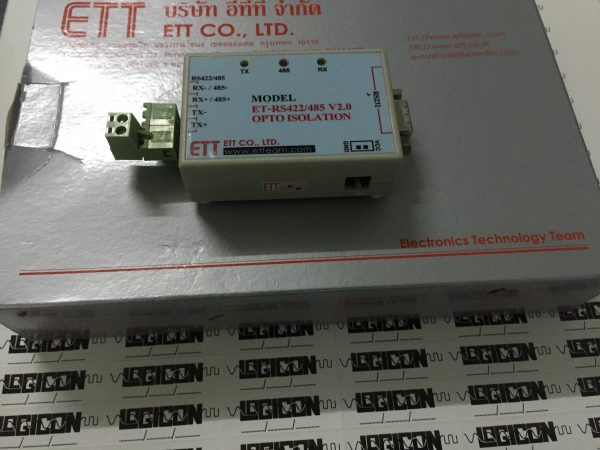

| ชุด ET-RS422/485 V2.0 ประกอบด้วย ตัว ET-RS422/485 V2.0 BOX, สายต่อ DB 9 PIN หัวท้าย “ SERIAL CABLE DB-9 M/F ”, DC ADAPTER10V 850mA แบบขั้ว 2 PIN “ A41090H-2P ”, เอกสารประกอบการใช้งาน | |||
