1.เปิดโปรแกรม IBS CMD G4 ขึ้นมาแล้วให้ทำการสร้าง New Project โดย Click ที่ปุ่ม New หรือ Click ที่เมนู File->New โปรแกรมก็จะสร้าง New Project ใหม่ให้ดังรูปที่ 1.

รูปที่ 1. แสดงหน้าจอเริ่มของ New Project.



2.ให้ทำการเปลี่ยน Controller Board ให้ตรงกับที่ติดตั้งอยู่ในเครื่องจักร โดย Click ที่เมนู Configuration->Type… ดังรูปที่ 2.

รูปที่ 2. แสดงหน้าจอการเรียกหน้า Configuration ของ Controller Board.



3.สำหรับในตัวอย่างนี้ ให้ทำการเลือก IBS S7 300 BC-T ซึ่งเป็น Inter Bus Master Module ที่ใช้ติดตั้งบน Siemens PLC รุ่น S-300 ดังรูปที่ 3.

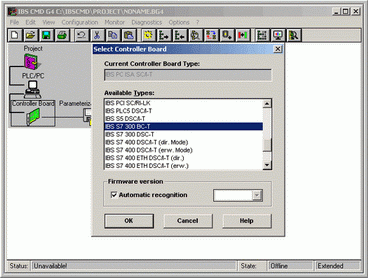

รูปที่ 3. แสดงหน้าจอรายการ Controller Board ชนิดต่างๆ.



4. หลังจากเปลี่ยน Controller Board จะสังเกตว่าไอคอนของ Controller Board จะเปลียนไป ซึ่งขั้นต่อไปให้ทำการ Upload Configuration จาก Controller Board ออกมาโดย Click ขวาที่ ไอคอน Configuration Frame และเลือก Read In (from memory) ดังรูปที่ 4.

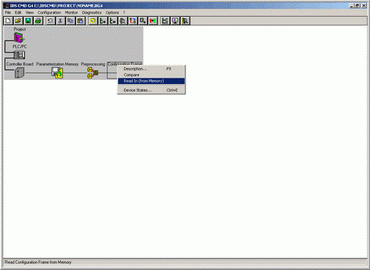

รูปที่ 4. แสดงหน้าจอการ Upload Configuration จาก Inter Bus มายัง PC และแสดงสายที่ใช้ในการติดต่อสือสาร.

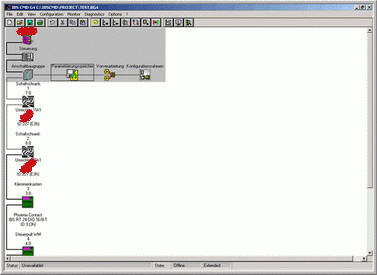

รูปที่ 5. แสดงหน้าจอ Hardware Configuration ที่ได้ Upload ขึ้นมา.



5. เพื่อตรวจสอบอุปกรณ์และดูข้อมูล ให้ทำการ Click ขวาที่ไอคอนของอุปกรณ์ที่ต้องจะตรวจสอบ แล้วเลือกเมนู Digital Process Data Monitor ดังรูปที่ 6.

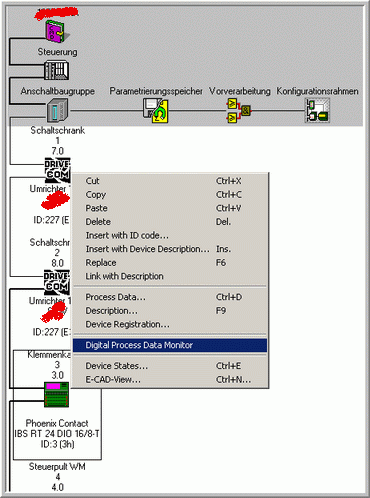

ดังรูปที่ 6. แสดงหน้าจอการเมนู Digital Process Data Monitor.



6. หลังจาก Click เมนู Digital Process Data Monitor แล้วโปรแกรมจะให้ยืนยันการเปลี่ยนโหมดการทำงานเป็น Monitoring ให้ตอบ Yes และให้ใส่ Password “MONITOR” ในหน้า Windows ถัดไป แต่การ Monitor ควจจะ Protect ตัวเองด้วยน่ะครับ เพราะ เครื่องจักร ยังคงรันอยู่ ดังรูปที่ 7.

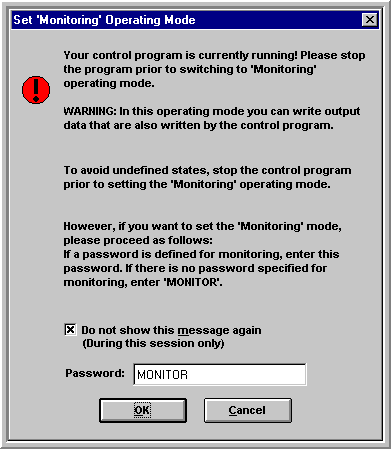

ดังรูปที่ 7. แสดงหน้าจอ Windows เพื่อให้ยืนยันกานเปลี่ยนโหมดการทำงาน และหน้าจอให้ใส่ Password เพื่อปลดล็อค ให้สามารถใช้ โหมด Monitoring ได้.



7. หลังจากใส่ Password เรียบร้อยแล้ว โปรแกรมจะแสดงหน้าจอ Digital I/O ที่ได้ Mapping ไว้ ซึ่งเราสามารถ ที่จะดูค่า ณ ขณะนั้นของ อุปกรณ์ ได้โดยตรง หากไม่แสดงหน้าจอ หรือมีข้อความแจ้งเตือน แสดงว่าอุปกรณ์ตัวนี้มีปัญหา ให้ใช้ Bus Diagnostics ดูปัญหา
